Описание и технические характеристики

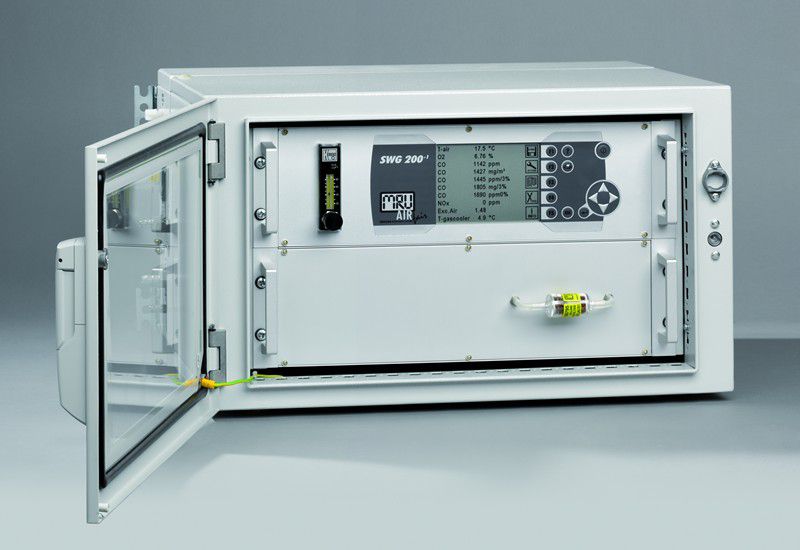

Стационарный газоанализатор SWG 200 - модульная аналитическая система для контроля технологических процессов и мониторинга выбросов в атмосферу токсичных газов с источников постоянного загрязнения атмосферы: крупных котельных установок, ТЭЦ и промышленных предприятий.
В газоанализаторе SWG 200 могут использоваться инфракрасные модули и электрохимические сенсоры.
•Измерение до 7 газов одновременно.
•Класс защиты IP52 / IP54 / IP65.
•До 4 точек отбора пробы одним газоанализатором.
•Автоматическая калибровка от эталонных газов.
• Стационарный газоанализатор дымовых газов SWG 200 - идеальное недорогое решение для непрерывного контроля нескольких газов в различных диапазонах измерений (от ppm до %).
Технические характеристики:
Измеряемые параметры диапазон измерения погрешность тип сенсора
Кислород 02 0...25% об. парамагнитный
Кислород 02 0...25% ±0,2-% об. циркониевый
Кислород 02 0...21% ±0,2-% об. электрохимический
Моноксид углерода СО 0... 4.000 ppm(*) ±20 ppm или 5 % от измер. знач. электрохимический
Моноксид азота N0 0... 1.000 ppm(*) ±5 ppm или 5 % от измер. знач. электрохимический
Диоксид азота N02 0... 200 ppm(*) ±5 ppm или 5 % от измер. знач. электрохимический
Диоксид серы SO2 0... 2.000 ppm(*) ±10 ppm или 5 % от измер. знач. электрохимический
Сероводород H2S 0... 500 ppm(*) ±5 ppm или 5 % от измер. знач. электрохимический
(*) при больших концентрациях, рекомендуется циклическое измерение
1 -газовый ИК модуль минимальный диапазон: максимальный диапазон: нелинейность, не более
Моноксид углерода СО 0... 100 ppm 0... 1.000 ppm 2 % от диапазона
Моноксид азота N0 0... 100 ppm 0... 1.000 ppm 2 % от диапазона
3-х газовый ИК модуль минимальный диапазон: максимальный диапазон: нелинейность, не более
Моноксид углерода СО 0... 1.000 ppm 3 % от диапазона
Диоксид углерода С02 0... 3% 0... 100% 3 % от диапазона
Углеводород (Метан СН4) 0... 1.000 ppm 3 % от диапазона
ТЕРМОКОНДУКТОМЕТРИЧЕСКИЙ ДЕТЕКТОР минимальный диапазон: максимальный диапазон: нелинейность, не более
Водород Н2 0... 1 % 0... 100% 2 % от диапазона
Расчет мг/НмЗ, приведен, к 02норм
Повторяемость 1 % от минимального диапазона измерения
Время измерения Т90 30 секунд на входе анализатора
Предел обнаружения 1 % от текущего диапазона измерения
Дрейф нуля Отсутствует, с автокалибровкой нуля
Дрейф чувствительности Без опции автокалибровка - не более 2% от диапазона / за 2 недели
Температурный дрейф Не более 2% от диапазона на 10°С
Общие характеристики
Время прогрева Не менее 1 часа
Пробоподготовка газа Встроенный газовый холодильник с точкой росы = +5 °С
Очистка газа Фильтрация частиц от 2 мкм
Расход газа Регулятор расхода с автоматическим контролем уровня 30 ... 50 л/час
Калибровка Автоматическая программируемая для каждого газа калибровка нуля - чистым воздухом
Условия эксплуатации + 5°С... + 40°С,при ОВ не более 90%, без конденсации
Температура хранения -20 °С...+50 °С
Окружающая среда Не устанавливать в местах с очень сильным запылением и агрессивными средами Использование в взрывоопасных зонах Ex-zone2 - только в спец. исполнении (по запросу)
Дисплей Графический с подсветкой (Русская версия)
Разрешение Зависит от диапазона измерения, ppm или %
Обмен данными 8 канальный аналоговый выход 4 ... 20 мА, интерфейс RS 485 (modbus RTU)
Аварийные реле 3 бесконтактных реле
Электропитание 100 ... 240 В / 50 ... 60 Гц / 500 ... 750 Вт с обогреваемыми газовыми линиями (опция) дополнительно 100 Вт/ метр
Защита по току 10А
Класс защиты IP 52 (IP 65 для варианта наружной установки)
Вес 20 ... 50 кг, (в зависимости от конфигурации системы)
Габариты (В х Ш х Г) 345 х 600 х 575 мм - анализатор для внутренней установки (6 U) (В х Ш х Г) 480 х 600 х 575 мм - анализатор для внутренней установки (9 U) (В х Ш х Г) 800 х 1.000 х 600 мм - анализатор для внешней установки
