Описание и технические характеристики

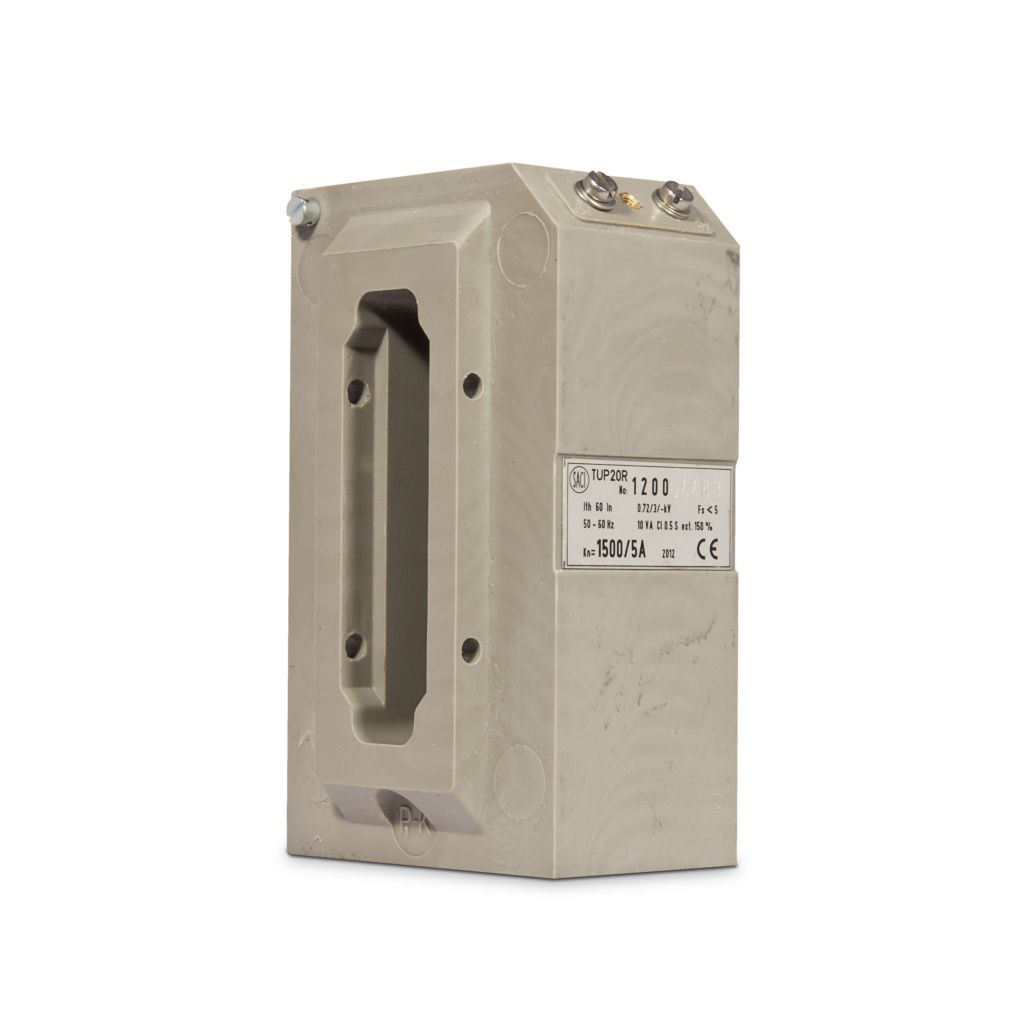

Трансформатор тока узкопрофильный серии SACI TUP20R. Вертикальное расположение окна. Предназначен для преобразования аналогового измерительного сигнала для последующей передачи такого сигнала на измерительные приборы аналогового или цифрового типа, устройства защиты и (или) управления, а также приборы и системы учета электроэнергии в электросетях переменного тока промышленной частоты. Трансформаторы тока SACI серии TUP20R являются масштабными преобразователями и служат для расширения пределов измерения тока. По конструкции относятся к трансформаторам фиксированного типа с неразборным сердечником и окном. Трансформатор на шину. Первичной обмоткой служит кабель или шина, пропущенная в окно трансформатора. Выход вторичной обмотки 5А, (1А по дополнительному заказу). Трансформаторы SACI заключены в изолирующий корпус из самогасящееся эпоксида. Модификации трансформаторов различаются диапазоном первичного тока, классом точности, номинальной нагрузкой во вторичной цепи, размерами и формой проходных окон, а также габаритными установочными размерами. Выводы вторичных обмоток подключены к клеммникам, закрепленным в корпусе трансформатора. Клеммники могут быть закрыты пластмассовыми крышками для пломбирования с целью ограничения доступа к измерительной цепи. Трансформатор тока узкопрофильный SACI TUP20R имеет сертификат об утверждении типа средств измерений ES.C.34.010.A №28890 и внесены в Государственный реестр средств измерений Российской Федерации под № 35626-07.
Технические характеристики разборного измерительного трансформатора тока (литой корпус) SACI TUP20R. Класс точности 0.5S. Вертикальное расположение окна.
Модель TUP20R
Размер шины (mm) 10×20
Диаметр кабеля (mm) Ø 20
Класс точности 0,5S
Ток на первичной обмотке (A) VA
750 10
800 10
1000 10
1200 10
1500 10
2000 10
